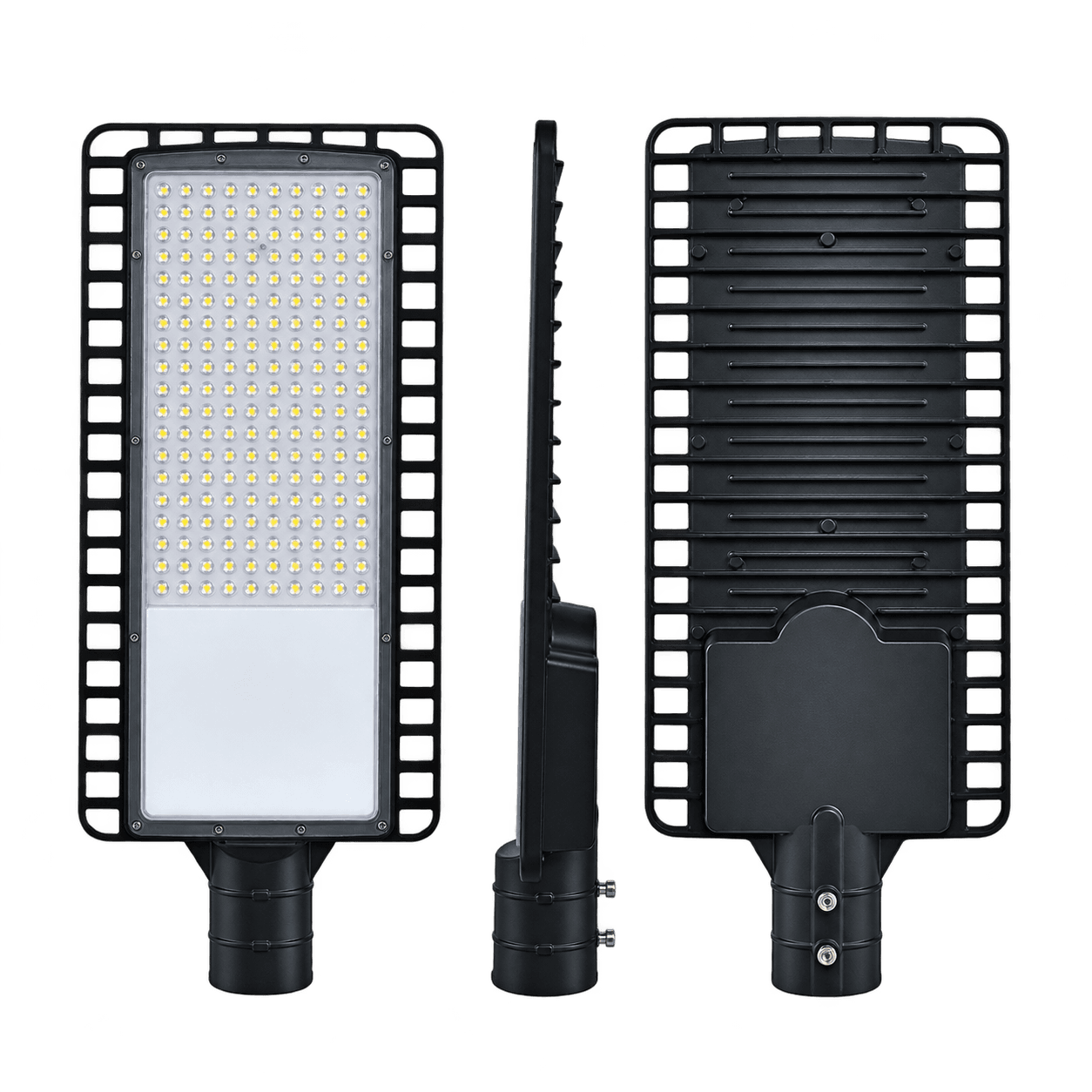

ĐÈN LED CHIẾU ĐƯỜNG CSD22 SERIES
- Thấu kính hội tụ tăng phạm vi chiếu sáng.
- Linh kiện thông dụng
- Dễ dàng lắp đặt, vận hành, bảo trì, sửa chữa.
THÔNG SỐ KỸ THUẬT THEO MODEL
| Model | Công suất tiêu chuẩn (W) | CRI | Quang thông (Lumens) | Hiệu suất (Lm/W) | Kích thước đèn DxRxC / Lỗ cần đèn (mm) | Trọng lượng (N.W) |
|---|---|---|---|---|---|---|
| STL-CSD22-50-S/N/P/I | 50W | >80 | 6.250 | >125 | 405*166*79 / Ø60 | ~1,5 kg |
| STL-CSD22-100-S/N/P/I | 100W | >80 | 12.500 | >125 | 484*211*83 / Ø60 | ~2,5 kg |
| STL-CSD22-150-S/N/P/I | 150W | >80 | 18.750 | >125 | 580*242*83 / Ø60 | ~3,0 kg |
TIÊU CHUẨN & CHỨNG NHẬN
ỨNG DỤNG
MÔ TẢ SẢN PHẨM
Đèn LED chiếu đường NationLED CSD22 Series
Trong nhóm đèn LED chiếu đường, NationLED CSD22 Series là dòng sản phẩm có nhiều cấu hình để đáp ứng các nhu cầu chiếu sáng khác nhau, từ công trình dân dụng chuyên biệt đến khu vực công nghiệp và hạ tầng. Dải công suất được thể hiện trong dữ liệu sản phẩm gồm 50W, 100W và 150W. Các ứng dụng được định hướng gồm Đường cao tốc, Đường quốc lộ, Đường liên tỉnh, Thành phố, Khu công nghiệp và nhiều khu vực tương tự.
Những điểm đáng chú ý của dòng sản phẩm gồm Thấu kính hội tụ tăng phạm vi chiếu sáng; Linh kiện thông dụng; Dễ dàng lắp đặt, vận hành, bảo trì, sửa chữa. Các đặc điểm này giúp người thiết kế và đơn vị thi công có thêm cơ sở lựa chọn cấu hình theo điều kiện lắp đặt thực tế.
Thiết kế hướng đến hệ thống chiếu sáng đường
CSD22 Series được xây dựng cho môi trường lắp đặt ngoài trời. Phần thân sử dụng Nhôm đúc tản nhiệt. Cấp bảo vệ được công bố Class I / IP66 / IK08. Dải nhiệt độ làm việc -30 ~ +60 độ C.
Hệ quang học sử dụng Thấu kính hội tụ. Góc chùm sáng TYPE II (160×80 độ) hỗ trợ lựa chọn phương án phân bố ánh sáng theo đặc thù mặt đường.
LED, Driver và hiệu suất theo từng cấu hình
Nguồn sáng sử dụng LUMILEDS 3030. Các lựa chọn Driver gồm SUNCOM / NATIONLED / PHILIPS / INVENTRONIC. Chỉ số hoàn màu CRI >80. Nhiệt độ màu 3000K / 4000K / 5700K / 6500K.
Bảng cấu hình có 3 model. Một số cấu hình tiêu biểu gồm STL-CSD22-50-S/N/P/I, công suất 50W, quang thông 6.250 lumen, hiệu suất >125 lm/W; STL-CSD22-150-S/N/P/I, công suất 150W, quang thông 18.750 lumen, hiệu suất >125 lm/W.
Thông số vận hành dành cho dự án ngoài trời
Sản phẩm có điện áp 100 ~ 277 V.AC / 50~60Hz, hệ số công suất > 0,95, chống sét 6kV / 10kV / 15kV / 20kV, tuổi thọ > 50.000 giờ, bảo hành 2-3 năm.
Ứng dụng của CSD22 Series
Dòng đèn phù hợp cho Đường cao tốc, Đường quốc lộ, Đường liên tỉnh, Thành phố, Khu công nghiệp, Nội khu, Bệnh viện, Trường học, Công viên và nhiều khu vực tương tự. Với hệ cấu hình được công bố rõ ràng, đèn LED chiếu đường NationLED CSD22 Series là phương án có thể cân nhắc khi thiết kế mới hoặc nâng cấp hệ thống chiếu sáng hiện hữu.
