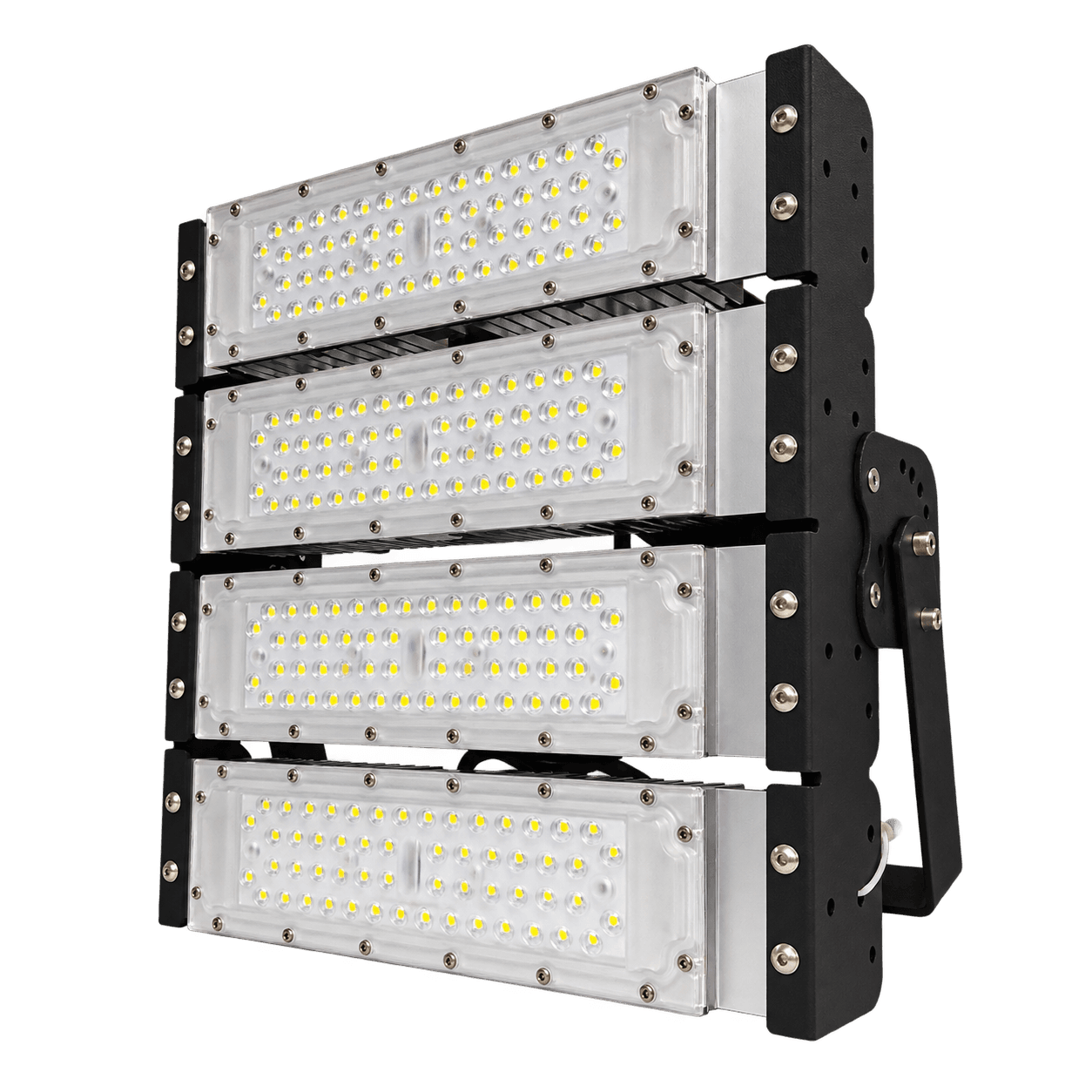

ĐÈN PHA LED MODUL MD50 SERIES

  • Tùy chọn góc mở sáng phù hợp với nhiều yêu cầu thiết kế và tổ chức ánh sáng.
  • Linh hoạt trong lựa chọn công suất đèn để dễ dàng tính toán thiết kế ánh sáng.
  • Hiệu suất cao tiết kiệm bền bỉ
  • Nhôm nguyên chất đùn hệ số tản nhiệt cao.
  • Linh hoạt trong lắp đặt, thi công.
  • Vận hành dễ dàng, an toàn bền bỉ.
  • Kết cấu vững chắc, phù hợp hoạt động ngoài trời, trong nhà.
LED CHIP
DRIVER
CÔNG SUẤT
LIÊN HỆ TƯ VẤN TẢI CATALOG

THÔNG SỐ KỸ THUẬT THEO MODEL

Model (*) Công suất tiêu chuẩn (W) Vùng hiệu chỉnh công suất tối ưu Quang thông ở công suất tiêu chuẩn Bridgelux/Lumileds (lumens) Hiệu suất (Lumens/W) Kích thước DxRxC (mm) Trọng lượng (kg)
FMD1-050-S10HE/S6EP-1x64 B3030/P3030 50 W 30-50W 6.500 - 7.000 130-140 330x75x120 ~2,2kg
FMD2-100-S10HE/S6EP-2x64 B3030/P3030 100 W 60-100W 13.000 - 14.000 130-140 330x160x120 ~2,8kg
FMD3-150-S10HE/S6EP-3x64 B3030/P3030 150 W 100-150W 19.500 - 21.000 130-140 330x240x120 ~4,1kg
FMD4-200-S10HE/S6EP-4x64 B3030/P3030 200 W 150-200W 26.000 - 28.000 130-140 330x320x120 ~5,1kg
FMD5-250-S10HE/S6EP-5x64 B3030/P3030 250 W 200-250W 32.500 - 35.000 130-140 330x400x120 ~6,2kg
FMD6-300-S10HE/S6EP-6x64 B3030/P3030 300 W 250-300W 39.000 - 42.000 130-140 640x240x120 ~9,0kg
FMD8-400-S10HE/S6EP-8x64 B3030/P3030 400 W 300-400W 52.000 - 56.000 130-140 640x320x120 ~11kg
FMD10-500-S10HE/S6EP-10x64 B3030/P3030 500 W 400-500W 65.000 - 70.000 130-140 640x400x120 ~13kg
FMD12-600-S10HE/S6EP-12x64 B3030/P3030 600 W 500-600W 78.000 - 84.000 130-140 640x480x120 ~17kg
FMD14-700-S10HE/S6EP-14x64 B3030/P3030 700 W 600-700W 91.000 - 98.000 130-140 640x560x120 ~20kg
FMD16-800-S10HE/S6EP-16x64 B3030/P3030 800 W 700-800W 104.000 - 112.000 130-140 640x640x120 ~22kg
FMD18-900-S10HE/S6EP-18x64 B3030/P3030 900 W 800-900W 117.000 - 126.000 130-140 640x720x120 ~24kg
FMD18-1000-S10HE/S6EP-20x64 B3030/P3030 1000 W 900-1000W 130.000 - 140.000 130-140 640x800x120 ~26kg
* Đặc tính mở rộng tăng giảm công suất (DIM) theo thời gian / Điều khiển thông minh: Liên hệ.

TIÊU CHUẨN & CHỨNG NHẬN

ISO 9001:2015
IEC 62262:2002
TCVN 4255:2008
TCVN 10885-2-1:2015
TCVN 7722-2-5:2007
RoHS

ỨNG DỤNG

Sân thể thao Pickleball
Tennis
Bóng đá
Bùng binh
Đường phố
Quảng trường
Công viên
Khuân viên
Trạm thu phí
Trạm biến áp
Nhà ga
Bến tàu
Sân bay
Nhà xưởng
Kho
Bãi
Công trình xây dựng

MÔ TẢ SẢN PHẨM

Đèn pha LED NationLED MODUL MD50 Series

Trong nhóm đèn pha LED, NationLED MODUL MD50 Series là dòng sản phẩm có nhiều cấu hình để đáp ứng các nhu cầu chiếu sáng khác nhau, từ công trình dân dụng chuyên biệt đến khu vực công nghiệp và hạ tầng. Dải công suất được thể hiện trong dữ liệu sản phẩm gồm 50W đến 1000W. Các ứng dụng được định hướng gồm Sân thể thao Pickleball, Tennis, Bóng đá, Bùng binh, Đường phố và nhiều khu vực tương tự.

Thiết kế và hệ quang học cho nhu cầu chiếu sáng diện rộng

Kết cấu sử dụng Nhôm đùn tản nhiệt, khung thép sơn tĩnh điện. Phần quang học dùng PC chống lão hóa. Góc chùm sáng được công bố 60 / 90 / 70×140 độ. Sản phẩm đạt Class I / IP66 / IK08.

Những điểm đáng chú ý của dòng sản phẩm gồm Tùy chọn góc mở sáng phù hợp với nhiều yêu cầu thiết kế và tổ chức ánh sáng; Linh hoạt trong lựa chọn công suất đèn để dễ dàng tính toán thiết kế ánh sáng; Hiệu suất cao tiết kiệm bền bỉ; Nhôm nguyên chất đùn hệ số tản nhiệt cao. Các đặc điểm này giúp người thiết kế và đơn vị thi công có thêm cơ sở lựa chọn cấu hình theo điều kiện lắp đặt thực tế.

Cấu hình LED, Driver và các mức công suất

Đèn sử dụng BRIDGELUX / LUMILEDS 3030. Driver có các lựa chọn NATIONLED / PHILIPS / INVENTRONIC. Dải công suất gồm 50W đến 1000W.

Hệ sản phẩm có 13 model; một số cấu hình đại diện: FMD1-050-S10HE/S6EP-1×64 B3030/P3030, công suất 50 W, quang thông 6.500 – 7.000 lumen, hiệu suất 130-140 lm/W; FMD18-1000-S10HE/S6EP-20×64 B3030/P3030, công suất 1000 W, quang thông 130.000 – 140.000 lumen, hiệu suất 130-140 lm/W.

Khả năng vận hành trong môi trường công trình

Các thông số chính gồm điện áp 100 ~ 277 V.AC / 50~60Hz, PF > 0,95, CRI >80, CCT 3000K / 4000K / 5000K / 6500K, SPD 6kV / 10kV, nhiệt độ làm việc -30 ~ +60 độ C, tuổi thọ > 50.000 giờ, bảo hành 2-3 năm.

Ứng dụng thực tế của đèn pha LED MODUL MD50 Series

MODUL MD50 Series được định hướng cho Sân thể thao Pickleball, Tennis, Bóng đá, Bùng binh, Đường phố, Quảng trường, Công viên, Khuân viên và nhiều khu vực tương tự. Nhờ dải cấu hình đa dạng, đèn pha LED NationLED MODUL MD50 Series phù hợp để đưa vào phương án lựa chọn cho các dự án cần kiểm soát rõ công suất, góc chiếu và cấu hình linh kiện.
