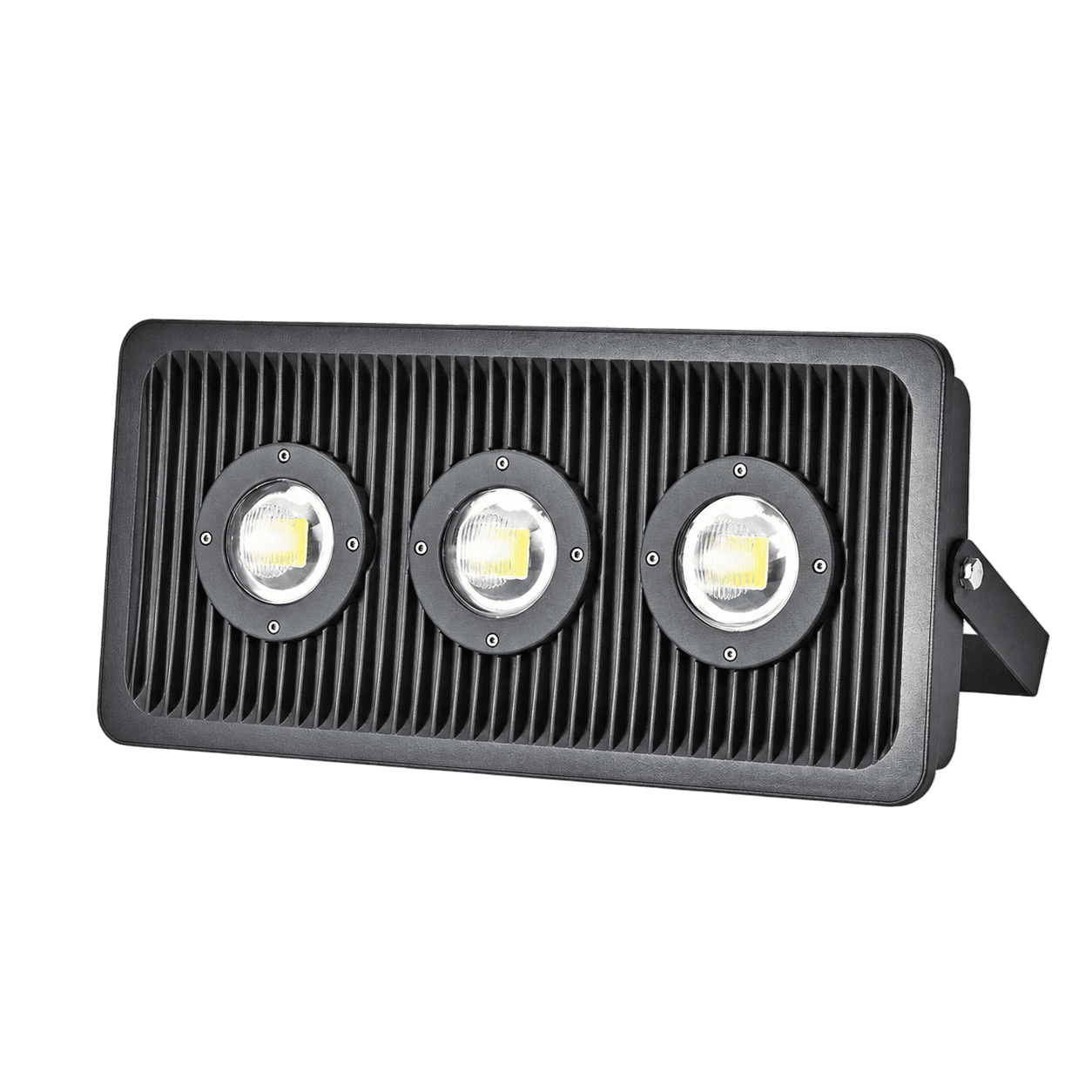

ĐÈN PHA LED THẤU KÍNH FTK SERIES
- Chóa phản quang kết hợp cùng thấu kính hội tụ cho chùm sáng tập trung.

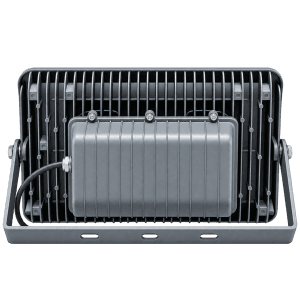

- Tản nhiệt từ nhôm ADC12 đúc nguyên khối, chắc chắn, hệ số tản nhiệt cao.
- Thân đèn sơn tĩnh điện, chống ăn mòn.

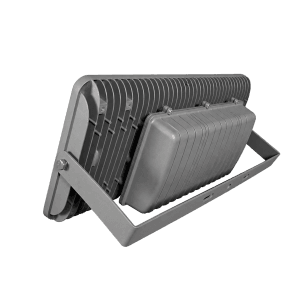

- Tai đèn chữ U linh hoạt trong điều chỉnh hướng chiếu của đèn đến 180 độ xoay.
- Dễ vận hành, lắp đặt bằng gá vít, bulông, đinh tán, ống ngàm.
THÔNG SỐ KỸ THUẬT THEO MODEL
| Model (*) | Công suất tiêu chuẩn (W) | Vùng hiệu chỉnh công suất tối ưu (W) | Quang thông (lumens) | Hiệu suất (Lumens/W) | Kích thước DxRxC (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| FTK1-050-S6SC/S6DO-B3030/P3030 | 50 W | 30W - 50W | >6.500 | >6.600 | >130 | >132 |
| FTK2-100-S6SC/S6DO-B3030/P3030 | 100 W | 60W - 100W | >13.000 | >13.200 | >130 | >132 |
| FTK3-150-S6SC/S6DO-B3030/P3030 | 150 W | 110W - 150W | >19.600 | >20.000 | >131 | >133 |
| FTK4-200-S6SC/S6DO-B3030/P3030 | 200 W | 160W - 200W | >26.000 | >26.500 | >130 | >133 |
| FTK6-300-S6SC/S6DO-B3030/P3030 | 300 W | 200W - 300W | >39.000 | >40.000 | >130 | >134 |
| FTK8-400-S6SC/S6DO-B3030/P3030 | 400 W | 300W - 400W | >52.000 | >53.500 | >130 | >134 |
| FTK10-500-S6SC/S6DO-B3030/P3030 | 500 W | 500W - 600W | >65.000 | >67.000 | >130 | >134 |
| FTK1-060-S10HE/S6EP-P3030/P5050 | 60 W | 40W - 65W | >8.800 | >147 | 250x200x110 | ~1,7 kg |
| FTK2-120-S10HE/S6EP-P3030/P5050 | 120 W | 70W - 120W | >17.600 | >147 | 395x235x110 | ~3,5 kg |
| FTK3-180-S10HE/S6EP-P3030/P5050 | 180 W | 120W - 200W | >26.600 | >148 | 525x240x115 | ~4,0 kg |
| FTK4-240-S10HE/S6EP-P3030/P5050 | 240 W | 150W - 250W | >36.000 | >150 | 605x240x130 | ~4,5 kg |
| FTK6-360-S10HE/S6EP-P3030/P5050 | 360 W | 250W - 360W | >53.800 | >149 | 530x340x110 | ~5,8 kg |
| FTK8-480-S10HE/S6EP-P3030/P5050 | 480 W | 400W - 500W | >71.500 | >149 | 600x345x110 | ~7,0 kg |
| FTK10-600-S10HE/S6EP-P3030/P5050 | 600 W | 450W - 600W | >88.600 | >148 | 710x350x130 | ~9,8 kg |
TIÊU CHUẨN & CHỨNG NHẬN
ỨNG DỤNG
MÔ TẢ SẢN PHẨM
Đèn pha LED NationLED FTK Series
Trong nhóm đèn pha LED, NationLED FTK Series là dòng sản phẩm có nhiều cấu hình để đáp ứng các nhu cầu chiếu sáng khác nhau, từ công trình dân dụng chuyên biệt đến khu vực công nghiệp và hạ tầng. Dải công suất được thể hiện trong dữ liệu sản phẩm gồm 50W đến 600W. Các ứng dụng được định hướng gồm Trạm biến áp, nhà ga, bến xe, trạm dừng nghỉ, Nhà xưởng, nhà kho, nhà thi đấu, Chiếu sáng xa, cầu tháp, tàu thuyền, Sân trường, sân thể thao, bãi xe công cộng, Công viên, cảnh quan, mặt nhà cao tầng và Bãi đỗ xe, công trình xây dựng, đường đi.
Thiết kế và hệ quang học cho nhu cầu chiếu sáng diện rộng
Kết cấu sử dụng Nhôm đúc tản nhiệt. Phần quang học dùng Chóa nhôm phản quang, thấu kính hội tụ chiếu xa. Góc chùm sáng được công bố 90 độ. Sản phẩm đạt Class I / IP66 / IK08.
Những điểm đáng chú ý của dòng sản phẩm gồm Chóa phản quang kết hợp cùng thấu kính hội tụ cho chùm sáng tập trung; Tản nhiệt từ nhôm ADC12 đúc nguyên khối, chắc chắn, hệ số tản nhiệt cao; Thân đèn sơn tĩnh điện, chống ăn mòn; Tai đèn chữ U linh hoạt trong điều chỉnh hướng chiếu của đèn đến 180 độ xoay. Các đặc điểm này giúp người thiết kế và đơn vị thi công có thêm cơ sở lựa chọn cấu hình theo điều kiện lắp đặt thực tế.
Cấu hình LED, Driver và các mức công suất
Đèn sử dụng BRIDGELUX / LUMILEDS 3030 / LUMILEDS 5050. Driver có các lựa chọn SUNCOM / DONE / NATIONLED / PHILIPS. Dải công suất gồm 50W đến 600W.
Hệ sản phẩm có 14 model; một số cấu hình đại diện: FTK1-050-S6SC/S6DO-B3030/P3030, công suất 50 W, quang thông >6.500 | >6.600 lumen, hiệu suất >130 | >132 lm/W; FTK10-600-S10HE/S6EP-P3030/P5050, công suất 600 W, quang thông >88.600 lumen, hiệu suất >148 lm/W.
Khả năng vận hành trong môi trường công trình
Các thông số chính gồm điện áp 100 ~ 277 V.AC / 50~60Hz, PF > 0,95, CRI >80, CCT 3000K / 4000K / 5000K / 6500K, SPD 6kV / 10kV, nhiệt độ làm việc -30 ~ +60 độ C, tuổi thọ > 50.000 giờ, bảo hành 2 năm.
Ứng dụng thực tế của đèn pha LED FTK Series
FTK Series được định hướng cho Trạm biến áp, nhà ga, bến xe, trạm dừng nghỉ, Nhà xưởng, nhà kho, nhà thi đấu, Chiếu sáng xa, cầu tháp, tàu thuyền, Sân trường, sân thể thao, bãi xe công cộng, Công viên, cảnh quan, mặt nhà cao tầng và Bãi đỗ xe, công trình xây dựng, đường đi. Nhờ dải cấu hình đa dạng, đèn pha LED NationLED FTK Series phù hợp để đưa vào phương án lựa chọn cho các dự án cần kiểm soát rõ công suất, góc chiếu và cấu hình linh kiện.
