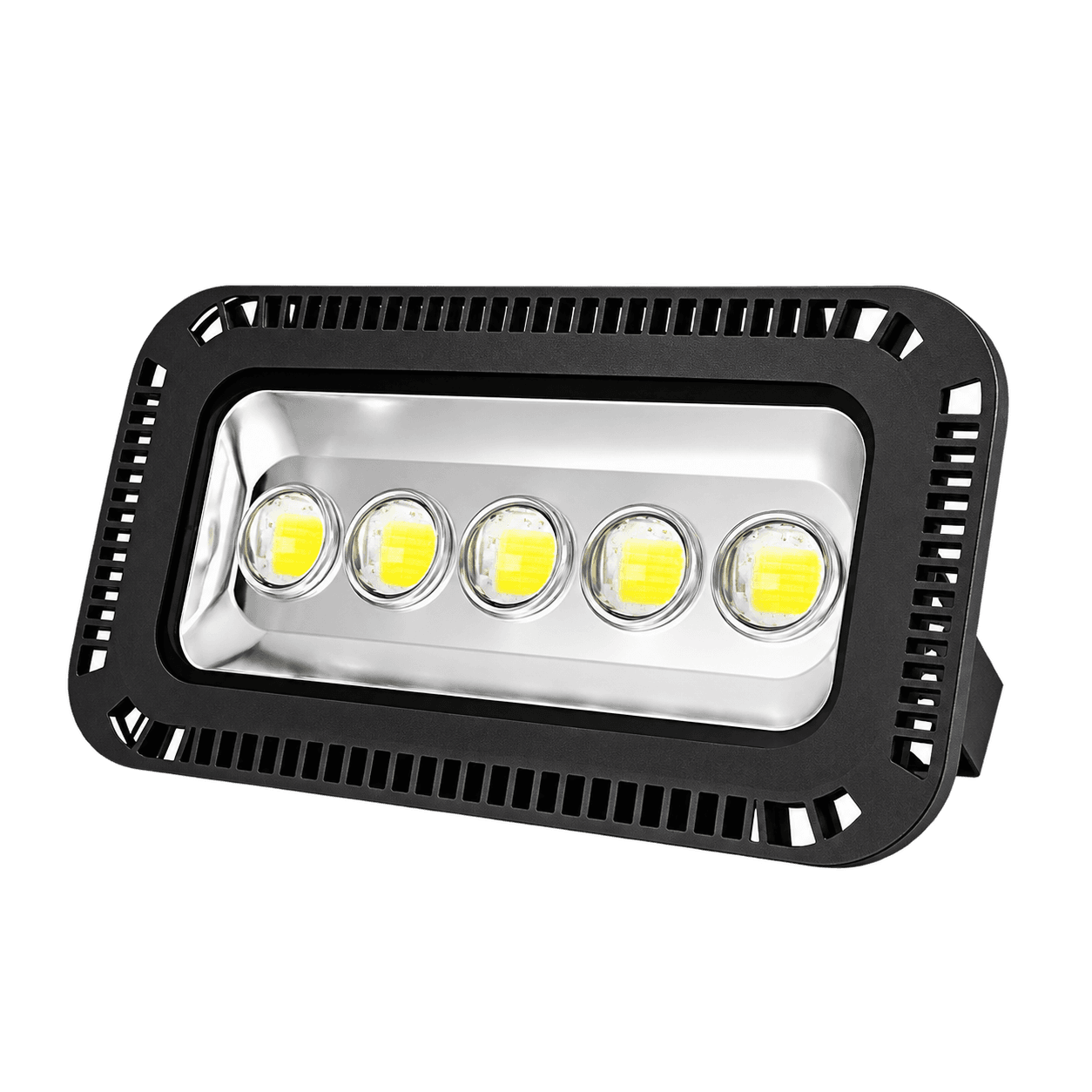

ĐÈN PHA LED THẤU KÍNH MẶT KÍNH CHE FTK-MKC SERIES
- Thấu kính hội tụ cho ánh sáng đi xa, kết hợp với chao phản quang tăng hiệu quả chiếu sáng và phân bố ánh sáng cự ly gần.
- Mặt kính cường lực che bảo vệ thấu kính và chóa phản quang.
- Tản nhiệt từ nhôm ADC12 đúc nguyên khối, chắc chắn, hệ số tản nhiệt cao.
- Hộp nguồn độc lập giúp cách ly nguồn nhiệt qua lại giữa Chip và Driver.
- Khung gá chữ U có thể xoay 180 độ, thuận tiện lắp đặt và điều chỉnh trong quá trình vận hành.
THÔNG SỐ KỸ THUẬT THEO MODEL
| Model (*) | Công suất tiêu chuẩn (W) | Vùng hiệu chỉnh công suất tối ưu (W) | Quang thông (lumens) | Hiệu suất (Lumens/W) | Kích thước DxRxC (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| FTK2-MKC100-S6SC/S6DO-B3030/P3030 | 100 W | >12.500 | >13.000 | >125 | >130 | |
| FTK3-MKC150-S6SC/S6DO-B3030/P3030 | 150 W | >18.800 | >19.500 | >125 | >130 | |
| FTK4-MKC200-S6SC/S6DO-B3030/P3030 | 200 W | >25.000 | >26.000 | >125 | >130 | |
| FTK5-MKC250-S6SC/S6DO-B3030/P3030 | 250 W | >31.200 | >32.500 | >125 | >130 | |
| FTK6-MKC300-S6SC/S6DO-B3030/P3030 | 300 W | >37.500 | >39.000 | >125 | >130 | |
| FTK8-MKC400-S6SC/S6DO-B3030/P3030 | 400 W | >50.000 | >52.000 | >125 | >130 | |
| FTK2-MKC120-S10HE/S6EP-P5050 | 120 W | 70W - 120W | >16.800 | >140 | 310x450x160 | ~4,5 kg |
| FTK3-MKC180-S10HE/S6EP-P5050 | 180 W | 120W - 200W | >25.200 | >140 | 310x450x200 | ~5,0 kg |
| FTK4-MKC240-S10HE/S6EP-P5050 | 240 W | 150W - 250W | >33.600 | >140 | 310x450x200 | ~5,5 kg |
| FTK5-MKC300-S10HE/S6EP-P5050 | 300 W | 250W - 300W | >42.000 | >140 | 320x580x200 | ~9,5 kg |
| FTK6-MKC360-S10HE/S6EP-P5050 | 360 W | 300W - 400W | >50.500 | >140 | 320x510x200 | ~9,8 kg |
| FTK8-MKC500-S10HE/S6EP-P5050 | 500 W | 400W - 500W | >70.000 | >140 | 320x580x200 | ~10,5 kg |
TIÊU CHUẨN & CHỨNG NHẬN
ỨNG DỤNG
MÔ TẢ SẢN PHẨM
Đèn pha LED NationLED FTK-MKC Series
NationLED FTK-MKC Series được phát triển cho các hệ thống đèn pha LED cần cấu hình kỹ thuật rõ ràng, vận hành ổn định và thuận tiện khi lựa chọn theo từng quy mô công trình. Dải công suất được thể hiện trong dữ liệu sản phẩm gồm 100W đến 500W. Các ứng dụng được định hướng gồm Trạm biến áp, nhà ga, bến xe, trạm dừng nghỉ, Nhà xưởng, nhà kho, nhà thi đấu, Chiếu sáng xa, cầu tháp, tàu thuyền, Sân trường, sân thể thao, bãi xe công cộng, Công viên, cảnh quan, mặt nhà cao tầng và Bãi đỗ xe, công trình xây dựng, đường đi.
Thiết kế và hệ quang học cho nhu cầu chiếu sáng diện rộng
Kết cấu sử dụng Nhôm đúc tản nhiệt. Phần quang học dùng Chóa nhôm phản quang, thấu kính hội tụ chiếu xa. Góc chùm sáng được công bố 90 độ / 120 độ. Sản phẩm đạt Class I / IP66 / IK08.
Những điểm đáng chú ý của dòng sản phẩm gồm Thấu kính hội tụ cho ánh sáng đi xa, kết hợp với chao phản quang tăng hiệu quả chiếu sáng và phân bố ánh sáng cự ly gần; Mặt kính cường lực che bảo vệ thấu kính và chóa phản quang; Tản nhiệt từ nhôm ADC12 đúc nguyên khối, chắc chắn, hệ số tản nhiệt cao; Hộp nguồn độc lập giúp cách ly nguồn nhiệt qua lại giữa Chip và Driver. Các đặc điểm này giúp người thiết kế và đơn vị thi công có thêm cơ sở lựa chọn cấu hình theo điều kiện lắp đặt thực tế.
Cấu hình LED, Driver và các mức công suất
Đèn sử dụng BRIDGELUX / LUMILEDS 3030 / LUMILEDS 5050. Driver có các lựa chọn SUNCOM / DONE / NATIONLED / PHILIPS. Dải công suất gồm 100W đến 500W.
Hệ sản phẩm có 12 model; một số cấu hình đại diện: FTK2-MKC100-S6SC/S6DO-B3030/P3030, công suất 100 W, quang thông >12.500 | >13.000 lumen, hiệu suất >125 | >130 lm/W; FTK8-MKC500-S10HE/S6EP-P5050, công suất 500 W, quang thông >70.000 lumen, hiệu suất >140 lm/W.
Khả năng vận hành trong môi trường công trình
Các thông số chính gồm điện áp 100 ~ 277 V.AC / 50~60Hz, PF > 0,95, CRI >80, CCT 3000K / 4000K / 5000K / 6500K, SPD 6kV / 10kV, nhiệt độ làm việc -30 ~ +60 độ C, tuổi thọ > 50.000 giờ, bảo hành 2 năm.
Ứng dụng thực tế của đèn pha LED FTK-MKC Series
FTK-MKC Series được định hướng cho Trạm biến áp, nhà ga, bến xe, trạm dừng nghỉ, Nhà xưởng, nhà kho, nhà thi đấu, Chiếu sáng xa, cầu tháp, tàu thuyền, Sân trường, sân thể thao, bãi xe công cộng, Công viên, cảnh quan, mặt nhà cao tầng và Bãi đỗ xe, công trình xây dựng, đường đi. Nhờ dải cấu hình đa dạng, đèn pha LED NationLED FTK-MKC Series phù hợp để đưa vào phương án lựa chọn cho các dự án cần kiểm soát rõ công suất, góc chiếu và cấu hình linh kiện.
